GNS3 V 0.8.2 BETA All-In-One

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

GNS3 V 0.8.2 BETA All-In-One

صدور نسخة جديدة من الـGNS3

مازالت هذه النسخة تجريبية Beta والنسخة النهائية إن شاء الله في يناير القادم 2012

التحميل Download

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم

Hiding IOS and Configuration File

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

Hiding IOS and Configuration File

أحياناً بيكون لازم نخفي نسخة الـIOS والـConfiguration من علي الراوتر علشان محدش يقدر يمسحهم ومثلاً لو قدراً اتمسحوا نقدر نرجععهم بسرعة، طبعاً احنا لازم نكون واخدين Backup بره الراوتر، بس الطريقة ديه بتحفظ الـ IOS والـConfigurtion علي الراوتر في الـFlash اللي برضوا بيبقي اسمها disk او PCMCIA وده نوع الـFlash، يعني حتي لو الـIOS والـConfiguration  اتمسح او عملت format للـFlash، برضوا بيفضلوا علي الراوتر ونقدر نرجعهم ببساطة إن شاء الله.

نقطة تانية، إن محدش مثلاً داخل telnet علي الراوتر بعد تفعيل الخاصية ديه يقدر يمسح الـ IOS أوالـConfigurtion

لازم يكون داخل من علي الـConsole علشان يقدر يعمل كده.

أولاً:

1- إخفاء الـIOS:

Router(config)#secure boot-image

بعد كده لو عملت

Router#dir flash:

مش حتلاقي نسخة الـIOS

2-إخفاء الـConfiguration:

Router(config)#secure boot-config

ثانياً:

1- استرجاع الـIOS:

هي بترجع لوحدها، لكن مثلاً في بعض الموديلات ممكن نحتاج الكونفجريشن التالي:

بنعمل Reload ونخش علي الـRommon mode ونكتب الامر التالي:

rommon 1> boot slot0:c3745-js-mz.bin

slot0 ده الـFlash الخارجية PCMCIA

Router#copy slot0:c3745-js-mz.bin flash:c3745-js-mz.bin

Router(config)#no boot system

Router(config)#boot system flash c3745-js-mz.bin

2- استرجاع الـConfiguration:

Router(config)#secure boot-config restore rescue-cfg

هنا بيقوله متخبيش الـConfiguration

Router#copy flash:rescue-cfg startup-config

وده الأهم إنك تعمل copy للـConfiguration من الـFlash للـstart-up cofig

 ملحوظة:

الكلام اللي فات كله بيتعمل من علي الـConsole port

 أسأل الله عز وجل أن يعلمنا ما ينفعنا وأن ينفعنا بما علمنا إنه ولي ذلك والقادر عليه

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم.

BGP Basic configuration Example

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخواه وسلم

BGP Basic configuration

R1:

router bgp 65100

 neighbor 192.168.20.20 remote-as 65100

 neighbor 192.168.20.20 update-source Loopback0

 neighbor 192.168.20.20 next-hop-self

 neighbor 192.168.30.30 remote-as 65101

 neighbor 192.168.30.30 ebgp-multihop 2

 neighbor 192.168.30.30 update-source Loopback0

!

ip route 192.168.20.20 255.255.255.255 FastEthernet0/0

ip route 192.168.30.30 255.255.255.255 Serial1/1

R2:

router bgp 65100
 network 20.1.1.0 mask 255.255.255.0
 network 20.2.2.0 mask 255.255.255.0
 network 20.3.3.0 mask 255.255.255.0
 neighbor 192.168.100.100 remote-as 65100
 neighbor 192.168.100.100 update-source Loopback0
!
ip route 192.168.100.100 255.255.255.255 FastEthernet0/0

R3:

router bgp 65101
 network 10.1.1.0 mask 255.255.255.0
 network 10.2.2.0 mask 255.255.255.0
 network 10.3.3.0 mask 255.255.255.0
 network 172.19.10.0 mask 255.255.255.0
 neighbor 192.168.100.100 remote-as 65100
 neighbor 192.168.100.100 ebgp-multihop 2
 neighbor 192.168.100.100 update-source Loopback0
!
ip route 192.168.100.100 255.255.255.255 Serial1/1

لتحميل ملف اللاب

Download Lab File

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم

BGP Lab File

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

BGP Lab File "GNS3"

Download التحميل

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم

GNS3 Error: 203-Bad number of parameters (1 with min/max =2/2)

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

GNS3 Error: 203-Bad number of parameters (1 with min/max =2/2)

الفيديو ده بيتكلم عن رسالة الخطأ رقم 203 اللي بتظهر لما نفتح ملف نزلناه من علي الانترنت، أو لاب اتعمل علي جهاز تاني

التحميل Download

الجودة العالية High Quality

بسم الله

المشاهدة المباشرة

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم

Using AUX Port in GNS3

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

استخدام الـAuxiliary  Port في الدخول علي الراوتر

في البداية الـAuxiliray Port يستخدم للدخول علي الراوتر عن طريق استخدام Modem، والـModem هو عبارة عن جهاز يقوم بالتحويل من Analog إلي Digital والعكس. كلنا يتذكر كارت المودم الذي كنا نستخدمه للدخول علي الإنترنت فيما كان يعرف بالـDial-UP.

ما فائدته؟

في حالة حدوث مشكلة ما لم تمكنك من الوصول إلي الراوتر في فرع معين من فروع الشركة مثلاً يتم الاتصال بالراوتر ولكن عن طريق خط التليفون الأرضي باستخدام رقم الهاتف في الفرع الموجود فيه الراوتر الذي تريد الوصول إليه. بالضبط كأنك تقوم بعمل مكالمة عادية.

هناك إعدادات كثيرة علي الراوتر، ولكن ما يهمنا هنا في برنامج الـGNS3، هو التالي:

1- معرفة رقم الـAUX Port علي الراوتر، كليك يمين علي الراوتر واختار change aux port، هنا تجد أن رقم البورت هو 2501

2- نحتاج عمل باسوورد علي الـaux line والسماح باستخدام الـTelnet والـSSH:

R1#
R1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#line aux 0
R1(config-line)#password cisco
R1(config-line)#login
R1(config-line)#transport input all
R1(config-line)#exit
R1(config)#service password-encryption
R1(config)#line vty 0 15
R1(config-line)#password cisco
R1(config-line)#login
R1(config-line)#

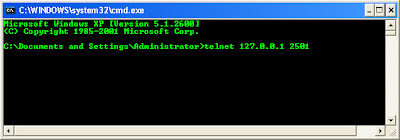

3- من خلال شاشة الـCMD، نقوم بكتابة الأمر التالي كما في الصورة وهو، يتكون من الـ127.0.0.1 وهو عبارة عن الـLocal Host أي جهاز الكمبيوتر الذي تعمل عليه متبوعاً برقم الـAUX Port وهو 2501

3- بعد الدخول علي شاشة الراوتر، نلاحظ في أعلي الشاشة AUX Port، كما في الصورة التالية:

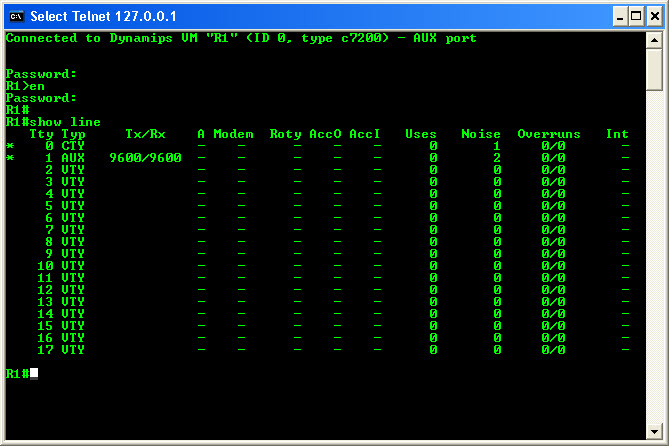

4- عند كتابة الأمر show line لمعرفة الـsessions  المفتوحة علي الراوتر الآن، نلاحظ  وجود علامة * والتي تشير إلي أن هذه الـlines هي المفتوحة الآن علي الراوتر، كما أن عامود الـNoise يشير إلي وجود Activity علي الراوتر في حين أن باقي الـlines قيمتها صفر.

ملحوظة:

الـCTY يشير إلي الـConsole، حيث أنني استخدمته في الخلفية لكتابة أوامر الـAUX.

اضغط علي الصورة لتظهر بصورة أوضح إن شاء الله

ولا تنسوني و المسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفى وآله وصحبه وإخوانه وسلم

connecting secureCRT To GNS3

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

طريقة توصيل برنامج الـsecureCRT مع برنامج الـGNS3

التحميل Download

الجودة العالية High Quality

بسم الله

المشاهدة المباشرة

وده الكود
C:\Program Files\VanDyke Software\SecureCRT\SecureCRT.exe /T /N %d /telnet 127.0.0.1 %p

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

GNS3 Error baseconfig.txt: no suhc file or directory

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم:

مع التطوير المستمر لبرنامج الـGNS3، وتسهيلاً علي الدارسين بدأ ظهور ملف الـbaseconfig.txt في ملفات التسطيب الخاصة بالبرنامج في هذا المسار (directory)، C:\Program Files\GNS3، بدأً من النسخة 0.7.3 وهو يحتوي علي عدة أوامر تسهل عملية إنشاء الـLab، عن طريق إعطاء الـRouter بعض الأوامر الأساسية التي تشترك فيها جميع الأجهزة في الـLab.

أسباب تطوير هذا الملف:

في البداية ما هي محتويات هذا الملف:

!

hostname %h

no ip domain lookup

line con 0

exec-timeout 0 0

logging synchronous

1- قبل النسخة 0.7.3  وعند إضافة أكثر من راوتر مثلاً في الـLab، كان يتم إعطاء نفس الإسم لكل الراوترات في الـConsole وهو ROUTER. ولكن مع الأمر الأول يتم إعطاء كل راوتر إسم مختلف وهو R1, R2, R3, ……..

2- في بعض الأحيان وعند كتابة كلمة خطأ مثلاً في الـConsole، الـRouter يعتبر هذه الكلمة إسم لـHost معين، ولكنه لا يعرف هذا الـHost لذلك يحاول أن يبحث عن IP لهذا الـHost، أولاً عنده عن طريق البحث عن IP لـDNS سيرفير تم تعريفه علي الـRouter عن طريق الأمر

R# ip domain lookup

إذا لم يجد يقوم بعمل Broadcast ليبحث عن IP لهذا الـHost، هذه العملية  تؤدي إلي حدوث Freeze للـConsole، وتظهر هذه الرسالة:

Router#xyz

Translating "xyz"...domain server (255.255.255.255)

 (255.255.255.255)

Translating "xyz"...domain server (255.255.255.255)

% Unknown command or computer name, or unable to find computer address

Router#

ولتفادي هذه المشكلة، يتم تعطيل هذه الخاصية بالأمر

no ip domain lookup

3- أثناء الـLab، يتم إغلاق الـConsole بعد 10 دقائق، في حالة عدم كتابة أي شئ في الـConsole، ولكن مع هذا الأمر يتم تعطيل هذه الخاصية:

exec-timeout 0 0

4- أثناء الدخول علي الـRouter من خلال الـConsole، وعند كتابة أي أمر تتداخل الأوامر مع الرسائل التي تظهر علي الشاشة، وهذا الأمر يجعل الأوامر تظهر في سطر بمفردها دون تداخل مع الرسائل التي تظهر:

logging synchronous

هذه الأوامر كما أسلفنا توجد في ملف baseconfig.txt في مسار البرنامج، ويمكن إضافة أي أوامر أخري ليتم تنفيذها علي جميع الراوترات في أي Lab أخر، ويمكن تحديد هذه الأوامر وتغييرها من النافذة التالية:

Gns3>>Edit>>IOS images and hypervisors>>



وعند حدوث مشكلة في هذا الملف تظهر الرسالة التالية:

ولتفادي هذه المشكلة من الأفضل إعادت تسطيب البرنامج من جديد، أو عمل ملف بنفس الإسم في مسار البرنامج وكتابة الأوامرالسابقة فيه.

لتحميل المقال علي شكل  word

بسم الله

المقال منشوراً في مجلة الشبكات عدد نوفمبر 2011

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم.

GNS3 Error - 209 unable to start VM instance

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

GNS3 Error - 209 unable to start VM instance

الفيديو ده بيتكلم عن خطأ بيواجه كتير مننا في بداية استخدام الـ GNS3 وهو الخطأ 209

التحميل Downlonad

الجودة العالية High Quality

بسم الله

المشاهدة المباشرة

وده رابط المقال اللي بتكلم عن الـGhost IOS:

http://amnetwork.blogspot.com/2010/10/gns3-memory-usage-optimization-gns3.html

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

GNS3 Error: baseconfig.txt: no suhc file or directory

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم:

هذا الفيديو يتكلم بإيجاز عن ملف الـbaseconfig.txt وطرق تفادي رسالة الخطأ error التي تظهر بسبب عدم وجود هذا الملف

baseconfig.txt: no suhc file or directory

التحميل

بسم الله

للمشاهدة المباشرة

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم.

CISCO IOS IP SLAs

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

CISCO IOS IP SLAs

SLAs، هي اختصار لـService Level Agreement، وهي أداة بنستخدمها علشان نعمل Testing بصورة دورية علي حاجات كتير أوي في الشبكة، زي الـDNS, DHCP, VOICE Jitter، وحاجات تانية كتير، فمثلاً لو احنا في فرع صغير  وبنستخدم Main DNS  Server في الفرع الرئيسي ولكن لسبب ما الـDNS Server حصله Failure، الفرع الصغير حيفضل يبعت الداتا علي السيرفير ده، ومش حسيتخدم الـBackup DNS Server مثلاً. من هنا فكرة الـSLAs انه بيعمل اختبار كل مدة معينة علي السيرفير ولو السيرفير وقع بيستخدم الـBackup مباشرة.

اللاب ده بيعمل اختبار علي الـReachability للجهة المقابلة اللي هما ISP1, ISP2، ولو ISP1 وقع بيستخدم ISP2 مباشرة.

هنا اللاب بينقسم لـ3 خطوات:

1- Defining Operations:

!
ip sla monitor 11
 type echo protocol ipIcmpEcho 10.1.1.1 source-interface FastEthernet2/0
 frequency 10
ip sla monitor schedule 11 life forever start-time now
ip sla monitor 22
 type echo protocol ipIcmpEcho 172.16.1.1 source-interface FastEthernet3/0
 frequency 10
ip sla monitor schedule 22 life forever start-time now
!

2- Configuring Tracking Objects

!
track 1 rtr 11 reachability
!
track 2 rtr 22 reachability
!

3- Configuring Actions Associated With Tracking Objects:

!
ip route 0.0.0.0 0.0.0.0 10.1.1.1 2 track 1
ip route 0.0.0.0 0.0.0.0 172.16.1.1 3 track 2
!

 في النهاية ملف اللاب

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

GNS3 Project Saving GNS3 حفظ الكونفجريشن في

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

GNS3 Project Saving

 حفظ الكونفجريشن في GNS3

الفيديو ده فيه عدة طرق للتغلب بإذن الله علي مشكلة ضياع الكونفجريشن عند إعادة فتح اللاب، وازاي ناخد الكونفجريشن بتاع راوتر حقيقي ونحطه في الـGNS3

  التحميل Download

 الجودة العالية

بسم الله

الجودة المتوسطة

بسم الله

الجودة المنخفضة

بسم الله

المشاهدة المباشرة

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي النبي وآله وصحبه وإخوانه وسلم

Offset Lists

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

Offset Lists

هي أداة بنستخدمها لتعديل قيمة الـMetric للـRoutes في بروتكولات الـDistance Vector فقط. يعني ايه؟

يعني بنستخدمها مع الـRIP والـEIGRP لأنه طبعاً خلاص مفيش دلوقتي IGRP.

في المثال التالي R2 عايز يروح للشبكة 10.10.10.0  طبعاً في ظل الـRIP الـMetric بتاعنا عبارة عن الـHop Count يعني عدد الراوترات اللي في السكة لحد ما نروح 10.10.10.0. المشكلة هنا إن السكة عن طريق R5 أقصر سكة ممكنة بس للأسف الـLink بين R2 و R5 عبارة عن Serial  يعني في أفضل حالاته لما T4 " وده طبعاً في الأحلام" حيكون الـBandwidth هنا 255 ميجابايت فما بالك بقي لو كان T1 والسرعة 1.544 ميجابايت وده الـBandwidth الشعبي عندنا في مصر "طبعا محدش جاب سيرة السلك نفسه اللي بقاله 30 سنة تحت الأرض وجودة التوصيل والحاجات المكلكعة ديه، عقد بقي تعمل ايه"، المهم عايزين R2 يوصل لـR5  عن طريق R3 لأن الـBandwidth هنا أعلي بكتير.

المهم حنستخدم الـoff-list علشان نزود قيمة الـMetric بتاع السكة عن طريق R5 بعد كده R2  حيتخنق من R5  ويخاصمه، ويبدأ يستخدم R3، بعد كل الكلام ده الكونفجريشن تحت:

Lab Objective:

R2 must go through R3 to reach 10.10.10.1, becuase the serial link between R2 & R5 is slow.

R2#show ip route
Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 3 subnets
R       172.16.30.0 [120/1] via 172.16.10.5, 00:00:19, Serial2/1
R       172.16.20.0 [120/2] via 192.168.2.3, 00:00:23, FastEthernet1/0
                    [120/2] via 172.16.10.5, 00:00:19, Serial2/1
C       172.16.10.0 is directly connected, Serial2/1
     10.0.0.0/24 is subnetted, 1 subnets
R       10.10.10.0 [120/2] via 172.16.10.5, 00:00:19, Serial2/1
C    192.168.1.0/24 is directly connected, FastEthernet0/0
C    192.168.2.0/24 is directly connected, FastEthernet1/0
R    192.168.3.0/24 [120/1] via 192.168.2.3, 00:00:23, FastEthernet1/0


R2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R2(config)#access-list 20 permit 10.10.10.0 0.0.0.255
R2(config)#router rip
R2(config-router)#offset-list 20 in 3 s2/1

R2(config-router)#do sho ip route
Gateway of last resort is not set

     172.16.0.0/24 is subnetted, 3 subnets
R       172.16.30.0 [120/1] via 172.16.10.5, 00:00:04, Serial2/1
R       172.16.20.0 [120/2] via 192.168.2.3, 00:00:08, FastEthernet1/0
                    [120/2] via 172.16.10.5, 00:00:04, Serial2/1
C       172.16.10.0 is directly connected, Serial2/1
     10.0.0.0/24 is subnetted, 1 subnets
R       10.10.10.0 [120/3] via 192.168.2.3, 00:00:08, FastEthernet1/0
C    192.168.1.0/24 is directly connected, FastEthernet0/0
C    192.168.2.0/24 is directly connected, FastEthernet1/0
R    192.168.3.0/24 [120/1] via 192.168.2.3, 00:00:08, FastEthernet1/0

R2#traceroute 10.10.10.1

Type escape sequence to abort.
Tracing the route to 10.10.10.1

  1 192.168.2.3 120 msec 128 msec 80 msec
  2 192.168.3.4 152 msec 164 msec 120 msec
  3 172.16.20.6 144 msec 324 msec *
R2#

 Download Lab  لتحميل اللاب

بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

Route-redistribution Trick

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

Route-redistribution Trick

1- redistribute RIP int OSPf ?

في حالة عمل Redistribution  داخل الـRIP من أي routing protocol يقوم الـRIP بإعادة توزيعه بـMetric يساوي 255، وهو ما يعني أن هذا الـRoute غير صحيح أو بمعني أخر Infinity، لذلك يجب كتابة الـMetric في هذه الحالة.

R1(config)#router rip
R1(config-router)#redistribute ospf 100 metric 1

ثم إذا قمنا بعمل:

R2#show ip route
R    192.168.120.0/24 [120/1] via 172.16.10.1, 00:00:15, FastEthernet0/0
     192.168.10.0/30 is subnetted, 1 subnets
R       192.168.10.0 [120/1] via 172.16.10.1, 00:00:15, FastEthernet0/0
R    192.168.130.0/24 [120/1] via 172.16.10.1, 00:00:15, FastEthernet0/0
     172.16.0.0/30 is subnetted, 1 subnets
C       172.16.10.0 is directly connected, FastEthernet0/0
     10.0.0.0/24 is subnetted, 2 subnets
C       10.10.10.0 is directly connected, Loopback0
C       10.10.11.0 is directly connected, Loopback1

سوف نجد أن R2 يستطيع الوصول إلي 192.168.130.0/24 و 192.168.120.0/24 و 192.168.10.0/24 وذلك نتيجة عمل الـRedistribution.

هذا الكلام أيضاً ينطبق علي الـEIGRP، ولكنه في هذه الحالة يقوم بإعطاء الـRoute في هذه الحالة Metric=0 وهو أيضاً نفس المعني أي Infinity أي أنه لا يستطيع الوصول إلي هذه الشبكة، وهذا علي جميع الـ Protocols ماعدا الـIS-IS.

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

Route Redistribution WithTags Lab

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

Route Redistribution WithTags Lab

Lab objectives:

1  1-   Enable routes at each side to be known by each routing protocol.

2  2-   Avoid routing-feedback loop.

 Download Lab file تحميل ملف اللاب

بسم الله

Download configuration تحميل الكونفجريشن



.docx بسم الله

.PDF بسم الله

ولا تنسوني والمسلمين من صالح الدعاء

وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم

Multi Point Route Redistribution Lab

بسم الله والحمد لله والصلاة والسلام علي رسول الله وآله وصحبه وإخوانه وسلم

Multi Point Route Redistribution Lab

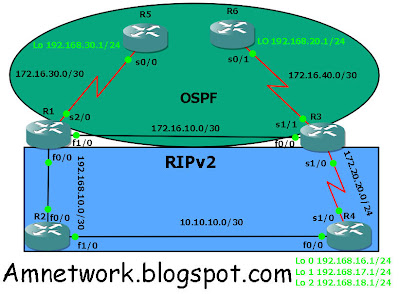

يوجد العديد من النقاط تم تغطيتها في هذا اللاب علي النحو التالي:

Lab Objectives:

1-      Networks 192.168.10.0/30, 192.168.17.0  and 172.20.20.0/30 should not be advertised in OSPF domain.

R1#sho run

router ospf 100

 log-adjacency-changes

 redistribute rip subnets route-map RIP-TO-OSPF

!

access-list 10 permit 192.168.10.0 0.0.0.3

access-list 10 permit 192.168.17.0 0.0.0.255

access-list 10 permit 172.20.20.0 0.0.0.3

!

route-map RIP-TO-OSPF deny 10

 match ip address 10

!

route-map RIP-TO-OSPF permit 20

 set metric 5000

 set metric-type type-2

R3# the same configuration

R5#sho ip route

Gateway of last resort is not set

C    192.168.30.0/24 is directly connected, Loopback0

     172.16.0.0/30 is subnetted, 3 subnets

O       172.16.40.0 [110/129] via 172.16.30.1, 00:12:45, Serial0/0

C       172.16.30.0 is directly connected, Serial0/0

O       172.16.10.0 [110/65] via 172.16.30.1, 00:12:45, Serial0/0

O    192.168.20.0/24 [110/130] via 172.16.30.1, 00:12:45, Serial0/0

     10.0.0.0/30 is subnetted, 1 subnets

O E2    10.10.10.0 [110/5000] via 172.16.30.1, 00:07:19, Serial0/0

O E2 192.168.16.0/24 [110/5000] via 172.16.30.1, 00:07:19, Serial0/0

O E2 192.168.18.0/24 [110/5000] via 172.16.30.1, 00:07:19, Serial0/0

R6#sho ip route

Gateway of last resort is not set

O    192.168.30.0/24 [110/130] via 172.16.40.1, 00:08:12, Serial0/1

     172.16.0.0/30 is subnetted, 3 subnets

C       172.16.40.0 is directly connected, Serial0/1

O       172.16.30.0 [110/129] via 172.16.40.1, 00:08:12, Serial0/1

O       172.16.10.0 [110/65] via 172.16.40.1, 00:08:12, Serial0/1

C    192.168.20.0/24 is directly connected, Loopback0

     10.0.0.0/30 is subnetted, 1 subnets

O E2    10.10.10.0 [110/5000] via 172.16.40.1, 00:02:46, Serial0/1

O E2 192.168.16.0/24 [110/5000] via 172.16.40.1, 00:02:46, Serial0/1

O E2 192.168.18.0/24 [110/5000] via 172.16.40.1, 00:02:46, Serial0/1

2- R3 should use RIP to reach 10.10.10.0/30, no route-maps, distribute-lists or prefix-lists should be used.

R3(config)#router ospf 100

R3(config-router)#distance  ospf external 100 inter-area 100 intra-area 100

R3(config-router)#distance 100 10.10.10.0 0.0.0.3

R3(config-router)#do sho ip route

     10.0.0.0/30 is subnetted, 1 subnets

R       10.10.10.0 [120/1] via 172.20.20.1, 00:00:11, Serial1/0

3- 192.168.16.0/24 should be advertised in ospf with metric of 200 and metric type of 1.

R1#sho run

!

access-list 10 permit 192.168.10.0 0.0.0.3

access-list 10 permit 192.168.17.0 0.0.0.255

access-list 10 permit 172.20.20.0 0.0.0.3

access-list 20 permit 192.168.16.0 0.0.0.255

!

route-map RIP-TO-OSPF deny 10

 match ip address 10

!

route-map RIP-TO-OSPF permit 15

 match ip address 20

 set metric 200

 set metric-type type-1

!

route-map RIP-TO-OSPF permit 20

 set metric 5000

 set metric-type type-2

R3# the same configuration

R3#sho ip route

O E1 192.168.16.0/24 [100/201] via 172.16.10.1, 00:04:18, FastEthernet0/0

R5#sho ip route

O E1 192.168.16.0/24 [110/264] via 172.16.30.1, 00:04:21, Serial0/0

R6#sho ip route

O E1 192.168.16.0/24 [110/265] via 172.16.40.1, 00:03:55, Serial0/1



4- Any other route redistributed in ospf should be redistributed with a metric of 5000 and type 2.

Included in question 2

5- Without redistributing ospf routes back into RIP, RIP domain routers should be able to reach any network in the ospf domain.

R1#sho run | sec rip

 redistribute rip subnets route-map RIP-TO-OSPF

router rip

 version 2

 passive-interface FastEthernet1/0

 network 192.168.10.0

 default-information originate

R3#sho run | sec rip

 redistribute rip subnets route-map RIP-TO-OSPF

router rip

 version 2

 passive-interface FastEthernet0/0

 network 172.20.0.0

 default-information originate

 no auto-summary

R2#sho ip route

R*   0.0.0.0/0 [120/1] via 192.168.10.1, 00:00:20, FastEthernet0/0

R4#sho ip route

R*   0.0.0.0/0 [120/1] via 172.20.20.2, 00:00:25, Serial1/0

لتحميل اللاب

 بسم الله


 لتحميل الخطوات السابقة


 بسم الله .docx

 بسم الله .pdf



ولا تنسوني والمسلمين من صالح الدعاء

 وصلي الله وسلم وبارك علي المصطفي وآله وصحبه وإخوانه وسلم
